变频器在拉丝机上的应用

来源:   作者:   发布时间:2010-12-17 14:08    点击数:149

一、拉丝机特性简介

拉丝机属于冲击性负载特性,要求起动转矩大,低速满转矩输出的特性,同时要求多台高转速精度比例联动控制,驱动装置特性要求较高的负载.

二、拉丝机专用变频器的特点

变频器适合使用在拉丝机负载的使用,在多台比例联动使用时可以要求共用直流母线方式控制,节电效果更好.其主要特点如下:

1卷径自动计算,保持收线的线速度与主机同步;

    2.内置PID控制器,保持收、放线张力恒定;

3.多台比例联动可以设计成共用直流母线,不必增加制动装置,可以快速停机;

    4.转速精度高,具有滑差补偿功能;

5. 拉丝机启动时,平滑启动,保持启动时不断线。

在拉丝机运转的过程中常有电动机与发电机负载特性发生,而在电动机负荷时电机的滑差为正,并随负载率变动;反之,当负载为发电机特性时,电机的滑差为负,意即超过同步转速,其负值与发电特性大小成比例;因此无法高精度比例联动控制.
    采用变频器(拉丝机专用型)则不管驱动电机为发电机或电动机特性其滑差均为定值不变(滑差补偿功能),因此可以得高精度比例联动运转.

三、拉丝机专用变频器在拉丝机上的应用

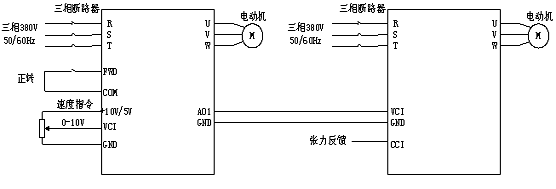

          改造接线图
