详细说明
应用和特点
l 用于室内环境温度检测和控制
l 采用高精度数字温度传感器，具有良好的长期稳定性
l 多种输出可选，电源和输出有过压及反接保护功能，高可靠性和抗干扰能力
l 可配置继电器输出，能实现独立控制/报警功能
l 轻巧外壳设计，美观大方，方便安装
l 较宽的温度范围，响应速度快
l 配备MMI后，具有多种参数设定、修改、校正功能
技术指标
传感器：数字温度传感器
量程：见选型表
输出：4~20mA(三线) / 0~10VDC，
RS485/Modbus注1
输出负载：≤500Ω(电流型)，≥2KΩ(电压型)
继电器：1×SPDT，1A/30VDC，0.5A/125VAC
精度：≤±0.5℃@ 0~85℃
电源：15~28VAC/15~36VDC
显示与按键：可选大屏幕LCD数字显示与按键
显示分辨率：0.1℃
工作环境：-40~85℃，0~95%RH(非冷凝)
储运温度：-40~85℃
外壳材料：防火ABS
防护等级：IP30
认证：CE
可选精度：0.25℃(选型代码后加H)
可选MMI操作面板：详见MMI操作面板说明
模拟误差：±0.1% FS，在25℃环境温度校准后模拟输出产生的最大额外误差
模拟输出的温度系数：±0.007 % FS/℃
选型表
|
型号 |
LRTTD1 |
|
|
|
|
温度变送/控制器 |
|
输出 |
|
1 |
|
|
|
4~20mA/0~10VDC |
|
B |
4~20mA/0~10VDC, RS485/Modbus |
|||||
|
量程 |
|
|
1 |
|
|
0~50℃ |
|
2 |
0~100℃ |
|||||
|
7 |
其它(客户指定) |
|||||
|
继电器输出 |
|
|
|
0 |
|
无 |
|
1 |
有，1×SPDT注2 |
|||||
|
LCD&MMI |
|
|
|
|
0 |
无 |
|
1 |
LCD |
|||||
|
2 |
MMI |
注1：Modbus协议采用Modbus RTU传输模式，其他产品相同。
注2：根据作业环境标准GB/T4200及WBGT指数等，继电器动作缺省值为ON-30.0℃/ OFF-29.5℃，也可定制或通过MMI设置。

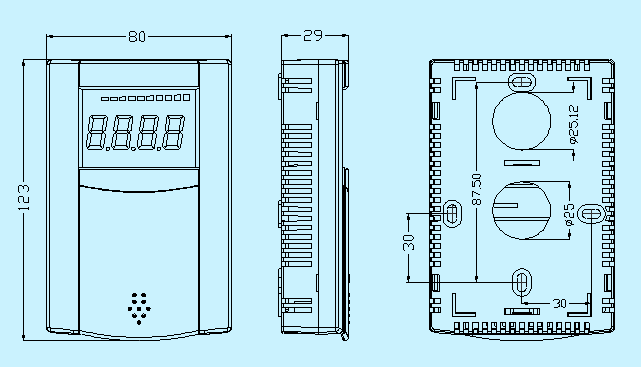

尺寸图：
